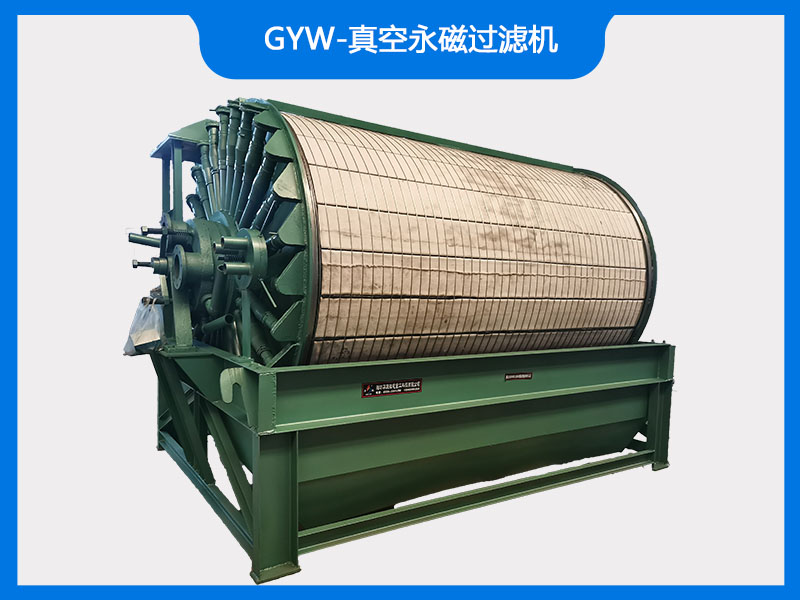

GYW-真空永磁过滤机

产品简介

　　该机为上部给料的筒形外虑式真空永磁过滤机，主要适用于对较粗颗粒强磁性物料的脱水。
　　筒体内部装有锶铁氧体磁系，可促使磁性颗粒迅速吸附到滤布表面，磁滤机主要用于粒度较粗的强磁性矿物精矿矿浆的脱水，由于是上部给料，使得滤饼中精矿按粒度分层的效果更加明显，当磁性精矿形成滤饼时，颗粒同时受到重力和磁力的作用，粗颗粒精矿比细颗粒精矿向滤布运动的快，精粒首先接触滤布，故滤饼的透气性好，而且矿浆中磁性颗粒在磁力吸引下呈放射状布于圆筒表面，并由于磁系极性变化而产生磁搅动作用，这都成为滤饼易脱水的有利条件，使得滤饼厚且透气性好，显著地提高了生产率，与同规格的筒形真空过滤机相比，其效率提高三倍以上。
　　该机矿浆中固相颗粒的比磁化系数不低于3000*10-6厘米/克，颗粒粒度为0.15-0.8毫米。给料浓度60%。

适用物料

主要适用于对较粗颗粒强磁性物料的脱水。

应用领域

适用于铁精矿。有色金属矿的脱水作业，也适用于洗煤厂，非金属矿，化工和环保等领域的脱水工作。

产品特点

滤饼厚且透气性好，生产率高，与同规格的筒形真空过滤机相比，其效率提高三倍以上。

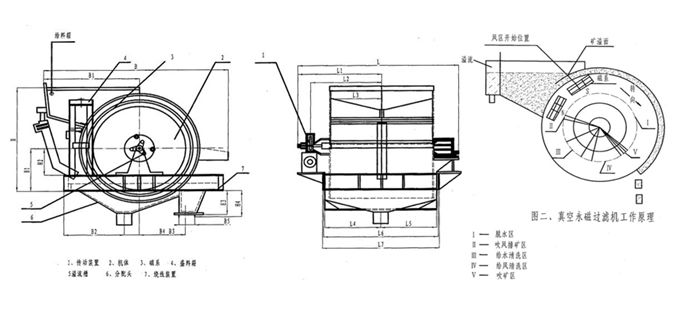

工作原理

技术参数

型号		GYW-3	GYW-5	GYW-8	GYW-12	GYW-20
过滤面积m²		3	5	8	12	20
简体	直径mm	1600	2000			2250
	长度mm	700	900	1400	2000	2650
	转速r/min	0.5-2.0
需要真空度kpa		60-80
抽气量m³/min.m²		0.5-2.0
需要鼓风压力kpa		10-30
鼓风量m³/min.m²		0.1-0.5
舰体表面磁感应强度mT		82			87
给矿浓度%		≥60
生产能力t/h		6-9	14-18	22-43	33-65	54-108
滤饼水分%		8-11		8-10
外形尺寸mm		1895*2506*20874	2110*2755*2500	2610*2905*2500	3210*2905*2500
重量t		3.27	3.94	4.76	5.42	6.5
电机	型号	Y100L-6			Y112M-6	Y132M1-6
	功率kw	1.5			2.2	4
	转速r/min	940				960
