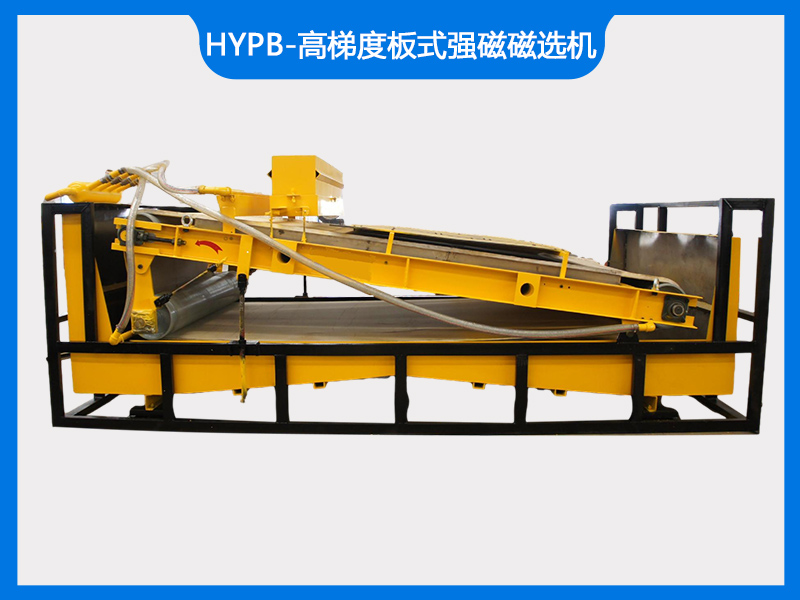

HYPB-高梯度板式强磁磁选机

产品简介

板式磁选机别名平板磁选机，是高梯度、高场强磁选设备。

适用物料

主要适用于湿法加工非金属矿的除铁提纯，特别是石英、长石、霞石矿、高岭土的除铁提纯，也可使用于赤铁矿、褐铁矿、菱铁矿、锰矿、钛铁矿、黑钨矿等多种弱磁性金属矿的湿式分选和黑白钨分离、黑钨与分离锡石。

产品特点

1.采用高性能钕铁硼材料，磁路设计独特，表面磁场能达到15000GS。
2.相比其它永磁磁选机磁场扫选面积大，除铁效果好。
3.板面坡度可调，根据物料状况调整坡度能够达到较好的除铁效果。
4.皮带转速变频可调，根据物料状调整带速能够达到较好的除铁效果。
5.采用耐磨帆布作为输送带，大大增加了输送带的使用寿命。
6.省电节能。

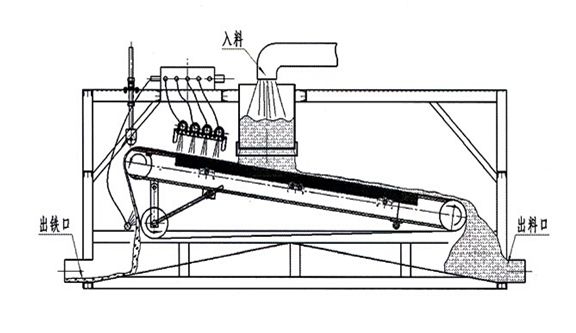

工作原理

矿浆通过入料管道进入本磁选机的均匀补料装置，经过充分分散后被均匀的洒落在磁板上部的卸铁皮带上，在重力作用下浆料沿磁板的倾斜方向向下流动，浆料中含有的铁磁性物在磁棒提供的强磁场下，被牢牢的吸附在卸铁皮带上，电机转动装置驱动卸铁皮带沿磁板倾斜方向向上运动，同时将吸附的铁磁性物带入卸铁区域，被卸铁水管冲洗水冲入尾矿斗中被集中收集，无磁性浆料继续沿磁板向下流动，流入精矿斗中被集中收集。

技术参数

型号	物料处理能力t/h	磁场强度≥GS	矿浆浓度	带速r/min	功率kw	平板尺寸
						长	宽	带宽
HYPB-850	10-15	1400	10-30%	2-8	1.1	1500	800	800
HYPB-1020	15-20				1.5	2000	1000	1000
HYPB-1225	20-25				2.2	2500	1200	1200
HYPB-1530	25-30				3	3000	1500	1500
HYPB-2035	30-35				4	3500	2000	2000
HYPB-2240	35-40				5.5	4000	2200	2200
以上参数为石英砂参考数据，不同物料可根据实景情况选配
