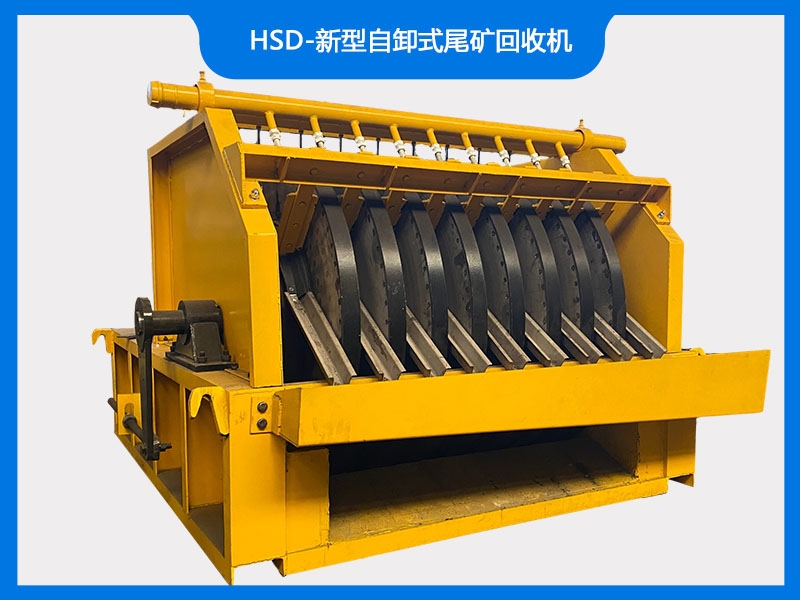

hsd-新型自卸式尾矿回收机

16351265536443693 产品简介

山东潍坊华跃磁电重工科技有限公司对铁矿石选厂尾矿现状以及尾矿回收设备应用情况作了调查研究，发现不少选厂还没有使用尾矿回收设备，造成不可再生资源的浪费。现有的尾矿回收设备也不能满足实际需要，有的尾矿回收设备磁场强度较低，造成铁回收率低，有的尾矿回收设备简陋、不配套等，造成铁回收效果差，达不到要求，根据上述情况，公司新研发出新型无磁区水冲卸料尾矿回收机。

16351265536443693 适用物料

无磁区水冲卸料尾矿回收机是铁矿厂排尾矿中所含弱磁性铁回收的设备，该机的磁轭处理于不锈钢外罩内部，外罩在转动时把强磁区吸附在不锈钢表现的磁性铁、弱磁性铁带出水面，并自动落入回收料槽内。

16351265536443693 产品特点

（1）盘形永磁板磁极间距小，板与板之间无零磁区；
（2）作用面积大。由于盘形永磁板接触面积是滚简磁选机磁选面积的15~25倍，极大地增加了磁性物质与磁极的接触几率；
（3）磁场强度高。滚筒式磁选机表面场强一般为2000Gs，盘形永磁板磁极表面场强可做到4000Gs以上；
（4）处理时间短、速度快、处理量大。盘形永磁板瞬间产生大于重力640倍的磁力，处理效率高、流程短，可多台并联运行，满足大流量处理要求；
（5）占地少；
（6）运行费用低；
（7）磁性物料回收率高是刮板式尾矿回收机、铝盘感应式回收机的3-5倍。
（8）磁性铁能降到0.4-1个抛尾。

16351265536443693 工作原理

无磁区水冲卸料尾矿回收机采用镀锡钕铁硼为磁系材质，分选空间有强磁区和中磁区。磁极极交替组成半圆环形磁系，磁系外部设有可转动的外壳，磁系固定不动，外壳的一部分浸没在矿浆中，通过连续旋转的方法不断吸附矿浆中的磁性颗粒。磁性物料随着外壳的转动不断翻转，使磁性物料中夹带的非磁性物料不断被清洗出来，半圆环形磁系上部无磁区，当磁性物料进入无磁区后，在冲洗水和物料重力的作用下，将物料卸入精矿槽。

设备结构

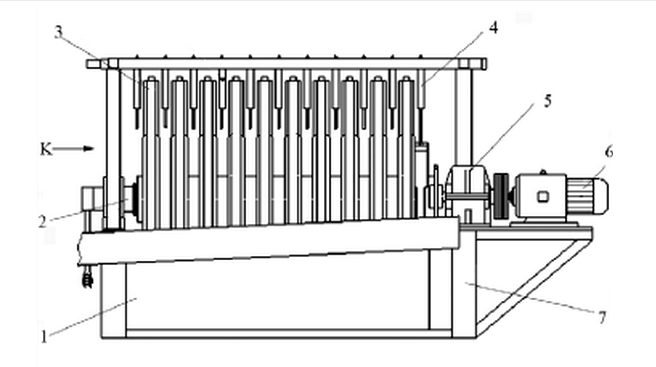

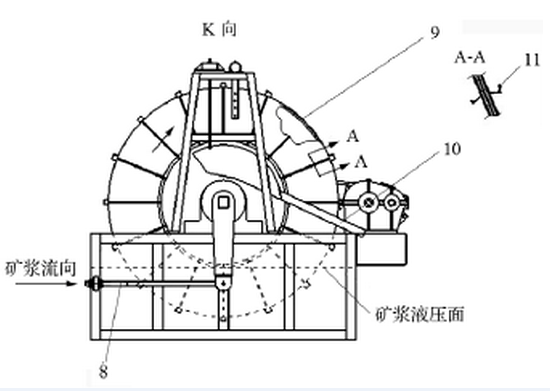

机架由型钢焊接而成，主要用于支撑中心轴，安装传动系统以及矿浆槽等详见下图：

1635901472(1)

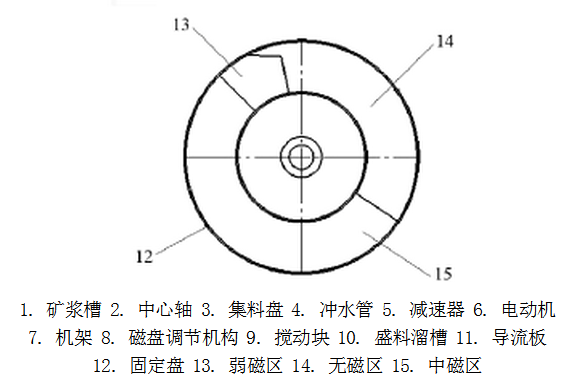

磁性圆盘为半磁结构，外部安装封闭的集料盘，双层磁钢之间夹有导磁板，集料盘下部浸没在矿浆槽中，磁性圆盘固定在中心轴上，设有中磁场区、弱磁场区和无磁区。

16351265536443693 技术参数

无磁区水冲卸料尾矿回收机为盘式组合结构，磁性圆盘的数量根据处理量的要求来确定

设备型号	磁盘数（个）	磁盘直径（mm）	处理量（不含水尾矿量）	转速（r/min）	电机功率（kw）	磁场强度（gs）
HSD1004	4	1000mm	20t/h-30t/h	8r/min	4.0kw	1500gs-4000gs
HSD1006	6	1000mm	40t/h-60t/h	8r/min	4.0kw	1500gs-4000gs
HSD1008	8	1000mm	70t/h-90t/h	8r/min	5.5kw	1500gs-4000gs
HSD1010	10	1000mm	90t/h-110t/h	8r/min	7.5kw	1500gs-4000gs
HSD1012	12	1000mm	110t/h-130t/h	8r/min	11.0kw	1500gs-4000gs
HSD1204	4	1200mm	20t/h-40t/h	8r/min	4.0kw	1500gs-4000gs
HSD1206	6	1200mm	50t/h-70t/h	8r/min	5.5kw	1500gs-4000gs
HSD1208	8	1200mm	80t/h-100t/h	8r/min	7.5kw	1500gs-4000gs
HSD1210	10	1200mm	100t/h-130t/h	8r/min	7.5kw	1500gs-4000gs
HSD1212	12	1200mm	120t/h-150t/h	8r/min	11.0kw	1500gs-4000gs
